如何在电容、带式和动圈传声器之间选择?

发布时间:2017-12-29点击: 咨询热线:027-8277-2008

物理结构的差异使动线圈传声器、带式传声器和电容传声器形成了不同的性能特性。


如果有以下使用需求时,较好的选择是电容传声器:

(1)极佳的瞬态响应(例如,用于打击乐器、大镲、原声乐器和大编制合奏的声音拾取等)

(2)扩展的高频响应(用于频谱带宽延伸至高频频段的声源拾取)

(3)高灵敏度(用于对原生音量较小的声源进行远距离拾取)

(4)工作频段较宽,频响曲线平滑(适用于大多数要求忠实重现声源自然音质的工作室)

(5)较小的体积(领夹式传声器或界面传声器)


如果有以下使用需求时,较好的选择是动圈传声器:

(1)较慢的瞬态响应(对过多细节实现衰减,例如对木管乐器或铜管乐器近距离拾音)

(2)较低的价格(通常来说,动圈传声器价格低于电容传声器)

(3)坚固耐用

(4)承受高声压的能力(例如,用于电吉他音箱或鼓组的拾音)

(5)低本底噪声

(6)受温度和湿度的影响较小

(7)更高的可靠性(不需要供电)


如果有以下使用需求时,较好的选择是带式传声器:

(1)温暖、平滑的声音(例如,在对铜管乐器近距离拾音时可以使声音听起来没那么“尖锐”)


需要注意的是,上述不同类型传声器的性能属性是总体趋势。譬如,有一些动圈传声器同样具备平滑的频响特性或高灵敏度特性,有些电容传声器则具备较好的动态余量并且坚固耐用。上面描述的传声器选择是基于各类型传声器的共性提出的。

不同类型换能器的频响特性


在图4~图7中,最左侧一栏显示的分别是四种换能器与频率相对应的振膜速率(实线)或与频率对应的振膜位移(虚线)。中间一栏显示的分别是压力阶差(在振膜前端和后端的声波压力差)与振膜振动的关系。对于全指向传声器来说,振膜的后端是密封的外壳,因此,压差与频率之间的关系是恒定的。对于单指向或双指向(压力阶差)传声器来说,振膜的后端会受到声波的影响,并且与到达振膜前端的声波之间存在时间差,因此,压差随着频率的提高而增加。右侧一栏显示的是振膜速率和压力阶差相加之后的结果(动圈传声器)或振膜位移与压力阶差相加之后的结果(电容传声器)。相加之后的结果就是传声器的振幅/频率响应特性。


图4所示为全指向动圈(全指向动线圈)换能器。这个类型的换能器对中频共振存在阻尼,因此,振膜速率与频率变化之间的关系保持了相对恒定。输出电压与振膜速率整成比。振膜正反两端的压力阶差与频率变化之间也处于恒定状态,这是因为振膜的后端位于密封空间内。因此,这一类型的传声器在大部分音频信号频率范围内都能够保持平坦的响应特性。

图4  全指向动圈换能器

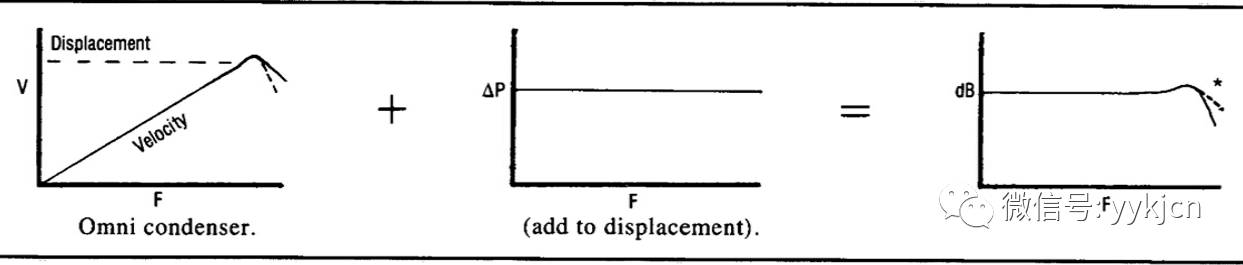

图5所示为全指向电容换能器。这个类型的换能器对高频部分的共振存在阻尼。振膜的速率每倍频程提升6 dB,因此,振膜位移幅度与频率变化之间的关系保持恒定,输出电压与振膜位移幅度成正比。压力阶差与频率变化之间的关系保持恒定,因此,在大部分音频信号频率范围内保持平坦的频率响应特性。

 图5  全指向电容换能器

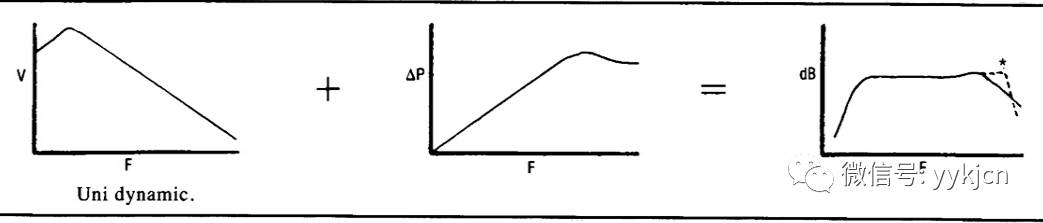

图6所示为单一指向的动圈换能器。这一类型的换能器对于低频共振存在阻尼,其振膜速率在大部分频率范围内都保持了每倍频程下降6 dB的趋势。输出电压与振膜速率成正比。但是,由于压力阶差在中高频段出现每倍频程提升6 dB的现象。因此,在大部分音频信号频率范围内仍然保持了平坦的频率响应特性。

图6  单一指向的动圈换能器

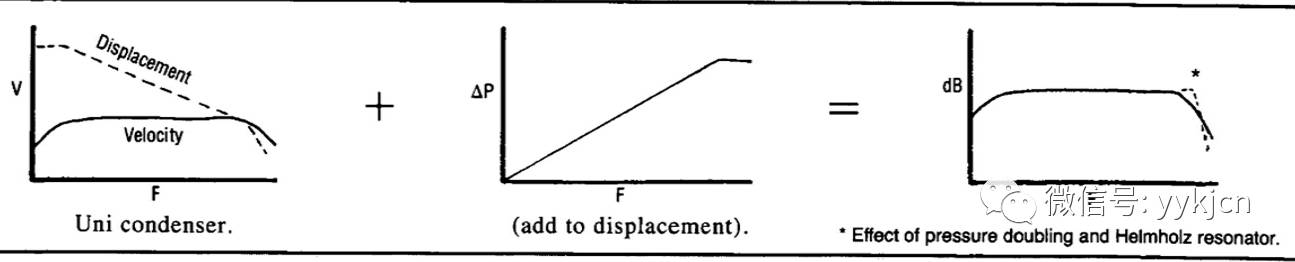

图7所示为单一指向电容换能器。这一类型的换能器对于中频共振存在阻尼,其振膜速率与频率变化之间的关系保持恒定,振膜位移则在大部分频率范围内保持每倍频程下降6 dB的趋势,输出电压与振膜位移成正比。但由于压力阶差在大部分频率范围都保持每倍频程提升6 dB的趋势,因此,仍然能够获得平坦的频率响应特性。

图7  单一指向电容换能器



节选自《演艺科技》2017年第11期  文/[美]布鲁斯·巴特利特 翻译/金磊《通过了解设计原理选择合适的传声器(一) 》
